Die Bereitstellung von sachlich richtigen und aktuellen Unterlagen für den Brandschutz und sonstige Alarmpläne obliegt dem Betreiber einer Immobilie.

Je nach Nutzung und baulicher Gegebenheit sind für Flucht und Rettung, für die Feuerwehr oder für andere sicherheitsrelevante Vorgänge unterschiedliche Pläne erforderlich.

Alle benötigten Pläne erstellen wir auf der Basis von digitalen Geschosszeichnungen, die wir entweder speziell anfertigen oder aus bestehenden Unterlagen auf der Grundlage aktueller baulicher Gegebenheiten aufbereiten.

• Flucht- und Rettungspläne nach DIN ISO 23601
• Feuerwehrpläne nach DIN 14095
• Feuerwehrlaufkarten nach DIN 14675
• Alarmpläne

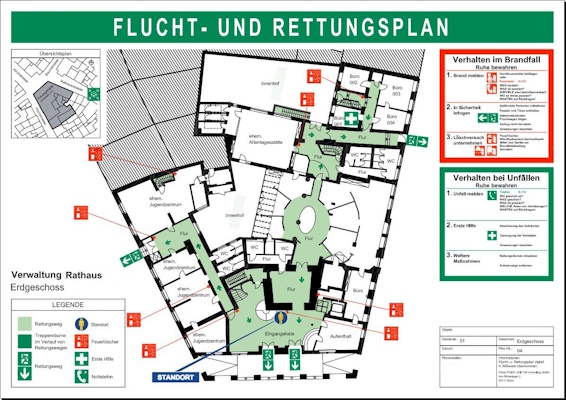

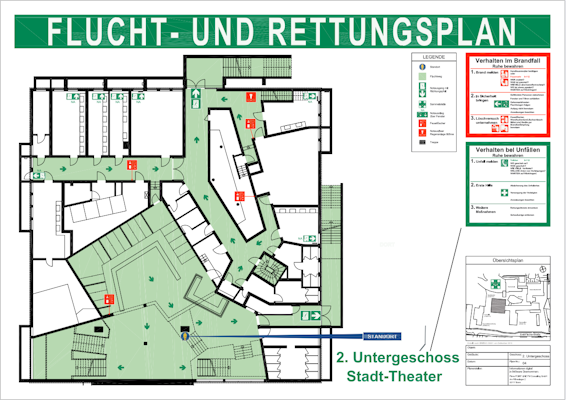

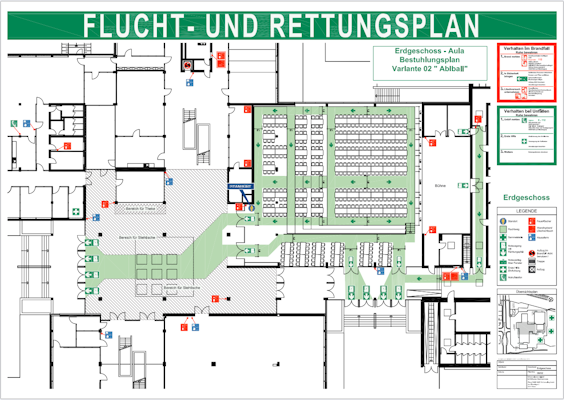

Auf Basis von CAD - Geschossplänen erstellen wir gemäß der Gestaltungsgrundlagen der jeweils aktuellen DIN / ISO Vorschriften Flucht- und Rettungspläne.

Diese Pläne informieren die Nutzer der Gebäude über die Fluchtwege aus einem Brand- oder Gefahrenbereich und über Brandbekämpfungs- und Rettungseinrichtungen.

Flucht‑ und Rettungspläne müssen in vorgeschriebenen Intervallen geprüft und bei baulichen oder organisatorischen Änderungen unverzüglich aktualisiert werden. Diesen Service übernehmen wir vollständig für Sie: von der turnusmäßigen Überprüfung bis zur schnellen Anpassung Ihrer Pläne.

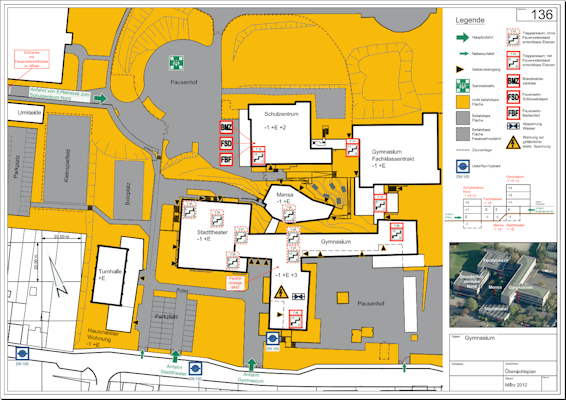

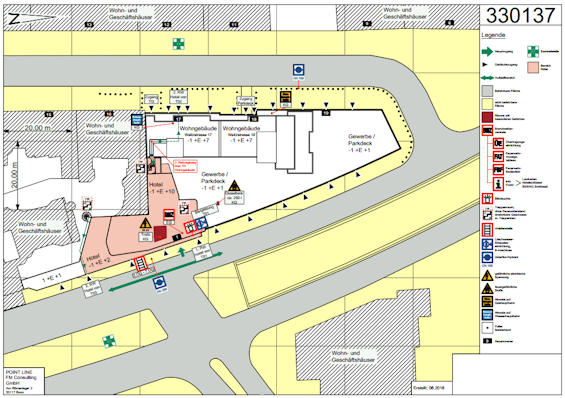

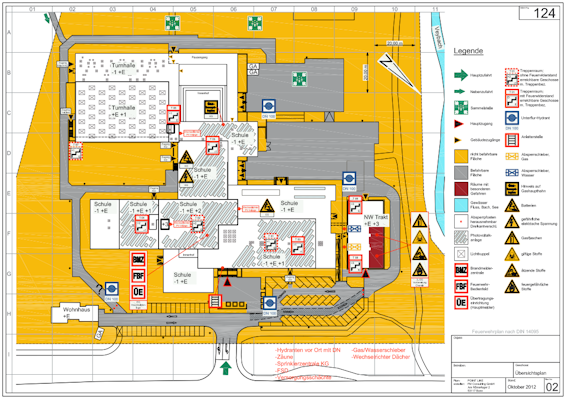

Feuerwehrpläne nach der jeweils gültigen DIN Vorschrift für bauliche Anlagen gehören zu den Führungsmitteln, die die Feuerwehr benötigt, um sichere und schnelle Hilfe leisten zu können. Sie liefern im Notfall der Einsatzleitung schon auf dem Weg zu Ihrem Objekt wichtige Informationen, die eine schnelle Orientierung innerhalb und außerhalb einer baulichen Anlage ermöglichen und können dazu beitragen, Menschenleben zu retten und Sach- und Umweltschäden zu reduzieren oder zu vermeiden.

Die inhaltliche und örtliche Richtigkeit der Feuerwehrpläne obliegt dem Eigentümer oder dem Betreiber der baulichen Anlage. Bei Änderungen oder Umbauten ergibt sich die Verpflichtung, die Feuerwehrpläne umgehend zu aktualisieren, so dass diese zu jeder Zeit dem Ist-Zustand des Objektes entsprechen.

Die Feuerwehrpläne erstellen wir in Abstimmung mit der örtlich zuständigen Feuerwehr.

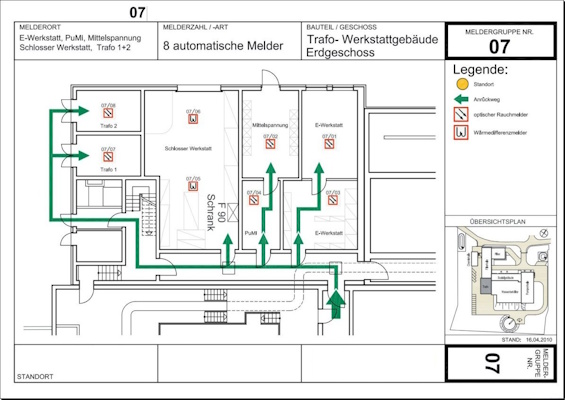

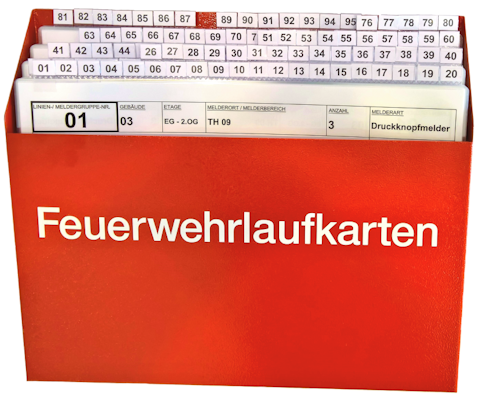

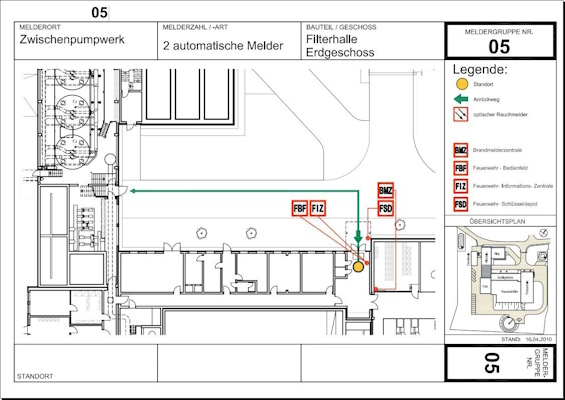

In Gebäuden mit Brandmeldeanlagen müssen Feuerwehr-Laufkarten eine eindeutige Information darüber liefern, wo ein Brand detektiert wurde und wie der schnellste Weg innerhalb des Gebäudes dorthin verläuft. Je Melder-Gruppe ist eine Karte zu erstellen, die auf der Vorderseite den Weg auf einem Lageplan bis zu dem Zugangsgeschosses mit der betreffenden Melder-Linie und auf der Rückseite den Weg innerhalb des Überwachungsbereiches darstellt. Der Betreiber der Brandmeldeanlage ist für die Fortschreibung der Alarmorganisation und für Aktualisierung und Vollständigkeit der Feuerwehr-Laufkarten verantwortlich.

Wir erstellen die Feuerwehr-Laufkarten nach DIN 14675 auf Basis von CAD Lage- und Geschossplänen und können so über unterschiedliche Layouts die erforderlichen Laufkarten aus einer gemeinsamen Basis ableiten. Dadurch werden zum Beispiel bauliche Änderungen direkt in alle betroffenen Laufkarten übernommen.
